【組    成】  由環(huán)氧樹脂、滲透型樹脂、助劑、有機溶劑組成A組分，由專用固化劑組成B組分的雙組分涂料。

【主要特性】  ·漆膜附著力優(yōu)異；常溫干燥，具有較好的光澤

·耐水、耐油、耐堿、耐酸性優(yōu)異

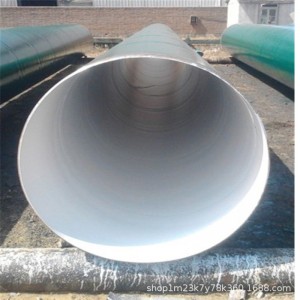

【用   途】   適用于化工設備、貯槽、管道罩光及水泥結構的打底或罩光；也可用于電鍍產品罩光及室內木地板罩光。

【基本參數(shù)】  成    分          A、B兩組分
混合比例（重量比）4：1（具體見包裝標簽）

理論用量          8—10㎡/kg （平均值/光滑表面不計損失）

干燥時間（25℃）  表    干  ≤ 2h
實    干  ≤48h
完全固化     7d

熟 化 期 (20℃)    30min

適 用 期 (20℃)    6h

【復涂間隔時間】(20℃)   短    24h      長      7d

【后道配套用漆】 推薦環(huán)氧類、聚氨酯類面漆

【表 面 處 理】 ·有氧化皮鋼材：拋丸或噴砂等方法處理達到Sa2.5級，在不能進行噴砂處理的地方應機械打磨或化學處理以除去所有浮動的碎銷，使表面清潔、干燥、無銹、無塵。

·無氧化皮鋼材：風動或電動彈性砂輪片打磨至St3級。

·涂有車間底漆的鋼材：輕掃噴砂或風動、電動工具進行二次除銹至

St3級。

·水泥構件：清掃干凈，無油污。

·除銹后的底材應盡快涂裝，間隔不得超過兩個小時。在涂裝前若發(fā)現(xiàn)污染或返銹，應重新處理達到除銹等級標準。

【底 材 溫 度】 ·底材溫度須高于露點以上3℃

·底材溫度低于l0℃時，環(huán)氧與固化劑的固化反應遲緩，此時可用低溫固化劑。

【包裝規(guī)格】    漆：A組分16kg/桶   固化劑：B組分4kg/桶

【儲藏期限】    原裝密封容器12個月(室內通風干冷處)

【注意事項】   ·被涂物表面必須清洗干凈，無水分、無酸堿、無油污。

·漆與固化劑應嚴格按配比調配，用多少配多少，攪拌均勻，熟化30分鐘后使用。并在配置后的6小時內用完。

·施工時所用的工具須保證干燥清潔。

·必須使用配套專用稀釋劑兌稀，禁止與其他品種涂料拼合使用。施工粘度根據(jù)施工現(xiàn)場條件而定。

·施工及干燥固化期間，相對濕度不得大于75％，否則將會引起漆膜起泡。

·施工現(xiàn)場通風條件良好，并穿戴必要的防護用品。
